創聯匯通電氣廠家教您安裝SCB11干式變壓器

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2024-01-04 17:06:43
導讀:SCB11干式變壓器是一種重要的電力設備,也是一種重要的電器設備,SCB11干式變壓器在安裝中要注意的問題比較多,否則會導致變壓器不能正常使用,造成不必要的麻煩。那么 SCB11干式變壓器在安裝過程中要注意些什么呢?

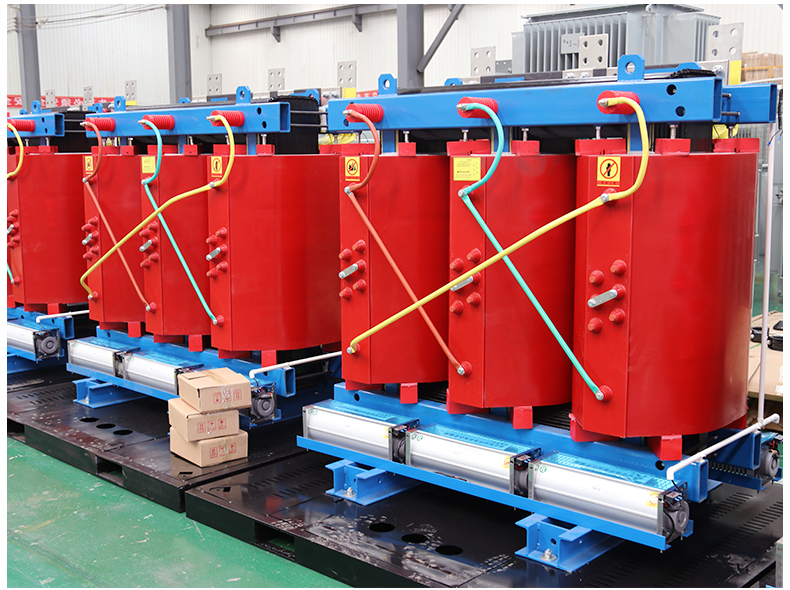

SCB11干式變壓器是一種重要的電力設備,也是一種重要的電器設備,SCB11干式變壓器在安裝中要注意的問題比較多,否則會導致變壓器不能正常使用,造成不必要的麻煩。那么 SCB11干式變壓器在安裝過程中要注意些什么呢?

scb11干式變壓器的安裝方法如下:

一、SCB11干式變壓器采用型鋼作為基礎的安裝

鋼框架的幾何尺寸應滿足基本設計圖紙的要求。如果設計不要求鋼框架離地,在施工期間鋼框架的頂部可以離地100毫米。

②鋼基礎框架與接地扁鋼的連接不應少于兩端。鋼基礎框架兩端應采用不小于40X4mm的扁鋼焊接。焊接扁鋼時,焊縫的長度應為扁鋼寬度的兩倍,并應焊接三個邊緣。焊后應清除氧化皮,焊縫應均勻牢固。防腐處理后,焊縫應刷灰色面漆兩遍。

二、SCB11干式變壓器二次處理

①二次運輸是將scb11干式變壓器從設備倉庫運至scb11干式變壓器安裝現場,搬運時注意交通線路。到達現場后應做好現場保護。

scb11干式變壓器吊裝時,索具必須通過檢查是否合格,運輸發展路徑應道路平整良好。根據scb11干式變壓器提高自身產品重量及吊裝高度,決定企業采用何種搬運管理工具可以進行裝卸。


三、SCB11干式變壓器本體安裝

scb11干式變壓器的安裝可根據現場實際情況進行。如果SCB11干式配電室在一樓,可以直接吊入室內;如果在地下室,可以利用預留孔吊裝scb11干式變壓器或預留通道在室內運輸至基礎。

SCB11型干式變壓器安裝到位時,應根據設計要求的方位角和與墻體的距離大小安裝到位,與墻體的距離不應小于800mm,與門的距離不應小于1000mm,并應適當考慮推力方向,開關操作方向應留出1200mm 以上的間隙。

scb11干式變壓器配有滾輪,滾輪應轉動靈活。scb11干式變壓器就位后,滾筒應用可拆卸的制動裝置固定。或者拆下滾筒保存。

四、scb11干式變壓器進行附件系統安裝

①干式SCB11變壓器干式一次元件應按產品規格安裝,二次儀表安裝在 SCB11干式變壓器圍欄內進行觀察。軟管不得壓縮或彎曲,剩余部分應盤繞并固定在溫度計附近。

②干式scb11干式變壓器的電阻溫度計,一次元件應預裝在干式scb11變壓器內,二次儀表應安裝在值班室或操作平臺上。溫度補償導線應滿足儀器的要求,并適當增加額外的溫度補償電阻,經檢定和調試后方可使用。

五、電壓開關裝置的安裝

scb11干式變壓器電壓開關裝置,各觸點與線圈連接線壓接正確、牢固、可靠,接觸面緊密接觸。切換電壓時,旋轉觸點的停止位置正確,并與指示位置一致。

②有載調壓切換控制裝置轉動到極限工作位置時,應裝有機械設備聯鎖和帶有限位開關的電氣系統聯鎖。

③有載調壓開關裝置的控制箱應安裝在值班室或控制臺上,連接正確,并應調整,手動和自動工作正常,齒輪指示正確。

六、SCB11干式變壓器接線

SCB11干式變壓器主、次級線路、地線、控制線路應符合現行施工驗收規范。

scb11干式變壓器的一、二次引線連接不應使SCB 11干式變壓器的套管直接受力。

scb11干式變壓器中性線在中性點處與保護以及接地線同接在我們一起,并應分別進行敷設,中性線宜用絕緣系統導線,保護工作地線宜采用黃/綠相間的雙色絕緣部分導線。


對于scb11干式變壓器安裝的過程中您還有什么問題的話可與我們進行聯系,創聯匯通售后一直為您保駕護航,解決您的所有疑難和困惑問題,堅持客戶第一!
